SKVF – Refroidisseur par évaporation

Un vent de changement

Le refroidisseur par évaporation SKVF de Neptronic est conçu pour offrir un confort maximal dans les applications de grande envergure en offrant de l’humidification et du refroidissement adéquats. Dans les applications chaudes, le refroidissement peut grandement contribuer à l’efficacité en améliorant la productivité des travailleurs, en augmentant la qualité des produits et en réduisant la consommation d’énergie.

Notre SKVF utilise des ventilateurs modulants énergétiquement efficaces pour diffuser l’air frais extérieur ou l’air intérieur recirculé. Il refroidit l’air sec lorsque celui-ci passe à travers le média humide afin d’évaporer l’eau; ce qui augmente ensuite le niveau d’humidité. Bien plus, notre unité refroidit l’air en raison du transfert d’énergie généré par l’évaporation de l’eau.

Le contrôleur du SKVF peut être configuré soit avec un contrôle de température pour une application de refroidissement, soit avec un contrôle d’humidité pour de l’humidification. Cela vous permet de tempérer les zones intérieures industrielles et commerciales où la chaleur pourrait s’avérer défavorable pour les occupants, la production et les biens matériels.

SKVF main image
Technical Drawing

Avantages du SKVF de Neptronic

  • Ventilateur MCE avec sortie variable (10-100 %)
  • Refroidisseur par évaporation compact, silencieux et autonome
  • Refroidissement naturel jusqu’à 12 °C (21,5 °F)
  • Très faible consommation d’énergie (< 1,5 kW)
  • Fonctionnement hygiénique et écologique
  • Entretien facile et minime avec des panneaux amovibles
  • Configurable pour réduire l’usage d’eau
  • Fonctionnement du ventilateur configurable pour une ventilation continue ou un séchage du média
APPLICATIONS

Applications générales

Condominiums and Apartment buildings

Centres de données

  • Améliore le fonctionnement du serveur
  • Empêche l’endommagement des équipements
  • Diminue la surchauffe des équipements et de la pièce
  • Réutilise l’excès de chauffage pour évaporer et refroidir
Commercial Kitchens and Restaurants

Cabines de peinture

  • Augmente la sécurité et la productivité des travailleurs
  • Empêche le retour de poussière et de vapeur
  • Offre un air pur et filtré
  • Réduit la diffusion de l’évaporation dans l’air
Gyms

Usines

  • Augmente le confort et la performance de l’employé
  • Réduit les émissions de CO2 ainsi que l’empreinte écologique
  • Réduit les risques d’endommagement des produits sensibles à la température
  • Prevents machinery malfunction due to dust and static
Garages

Serres

  • Empêche le stress des plantes durant les jours de canicule en été
  • Évapore l’excès de chaleur pour la refroidir
  • Facilite le contrôle de l’humidité pour une croissance optimal
  • Réduit la perte et le gaspillage de la production
 Storage Spaces

Bâtiments commerciaux

  • Réduit la consommation d’énergie de refroidissement
  • Fait peu de bruit
  • Améliore la qualité de l’air intérieur pour le personnel et les clients
  • Requiert un entretien simple et peu exigeant
 Storage Spaces

Bâtiments d’élevage

  • Réduit la consommation d’énergie et les coûts d’entretien
  • Favorise la santé, le bien-être et la production chez l’animal
  • Empêche le stress lié à la chaleur, l’insuffisance alimentaire et les maladies
  • Offre un environnement de croissance idéal pour un élevage de qualité
APERÇU DU SYSTÈME

Ventilateur MCE

Avantages du ventilateur MCE du SKVF :

  • Haute efficacité énergétique – jusqu’à 30 % plus efficace comparé aux ventilateurs CA
  • Contrôle continu intégré de la vitesse du ventilateur, du signal de couple et du signal de retour
  • Faibles températures de fonctionnement augmentant la solidité et la pérennité du ventilateur
  • Relativement compact et polyvalent à de grandes capacités
Technical Drawing
Technical Drawing
BACNET-MODBUS-logo
BACNET-MODBUS-logo

Contrôleur multiplateforme intégré

Le contrôleur SKVF est configuré spécifiquement pour votre refroidisseur par évaporation SKVF.

  • Interface conviviale constituée d’un menu présenté sur un affichage ACL 128 x 64, muni de 8 boutons de fonction pour une configuration et un fonctionnement plus rapides
  • Système de gestion des droits d’utilisateur permettant au menu de n’afficher que les fonctions disponibles pour le type d’utilisateur connecté : utilisateur final, technicien de service, installateur ou intégrateur
  • Menu « Configuration rapide » pour une installation simple et rapide, en affichant uniquement les fonctions et les configurations les plus utilisées
  • Système de programmation indépendant configurable via le menu ou l’interface de communication BACnet, pour le fonctionnement de l’unité et le cycle de drainage
  • Mise à jour du firmware via carte SD, USB ou BACnet
  • Vue simplifiée et exportation des registres des tendances et des alarmes

Fonctionnalités optionnelles

  • Les menus sélectionnables BACnet MS/TP ou Modbus permettent d’accéder à plus de 75 objets/registres pour l’intégration d’une GTB et de IoT (Internet des objets)
  • Module Ethernet
  • BACnet IP ou Modbus IP
  • Services web rendant possible de réaliser des configurations de l’unité, des diagnostiques à distance et plusieurs fonctions supplémentaires de n’importe quel endroit.

Hygrostat/thermostat de pièce HRL24

Le SKVF peut être contrôlé à distance pour suivre et contrôler les niveaux d’humidité et de température dans une pièce donnée, à l’aide de l’hygrostat/thermostat de pièce HRL24.

Fonctionnalités

  • Utilisé pour configurer et pour faire fonctionner le refroidisseur par évaporation SKVF
  • Détection de l’humidité et de la température
  • Large écran ACL à rétroéclairage
  • Informations présentées au moyen d’icônes et d’une ligne de texte
  • Raccordement à quatre câbles entre l’appareil et le contrôleur du SKVF
  • Échelle de degré en Fahrenheit ou en Celsius
  • Port de service de réseau via connecteur de mini USB intégré
Technical Drawing
HYGIÉNIQUE ET SÉCURITAIRE

Panneaux de média du SKVF

Le média évaporatif ondulé du SKVF est fait de fibre de verre liée à un composé inorganique spécial; ce qui favorise une absorption d’humidité exceptionnelle, garantissant une humidification continue et un refroidissement par évaporation, même à une grande vitesse de l’air. Le composé inorganique le rend hygiénique, ininflammable et incombustible.

  • Matériau inorganique et inflammable
  • Hygiénique et sécuritaire
  • Faible baisse de pression
  • Entretien sans problème
  • Aucun traitement d’eau requis
  • Aucun risque de sursaturation
  • Cadre du média en acier inoxydable
  • Retrait facile du média sur le cadre en acier inoxydable

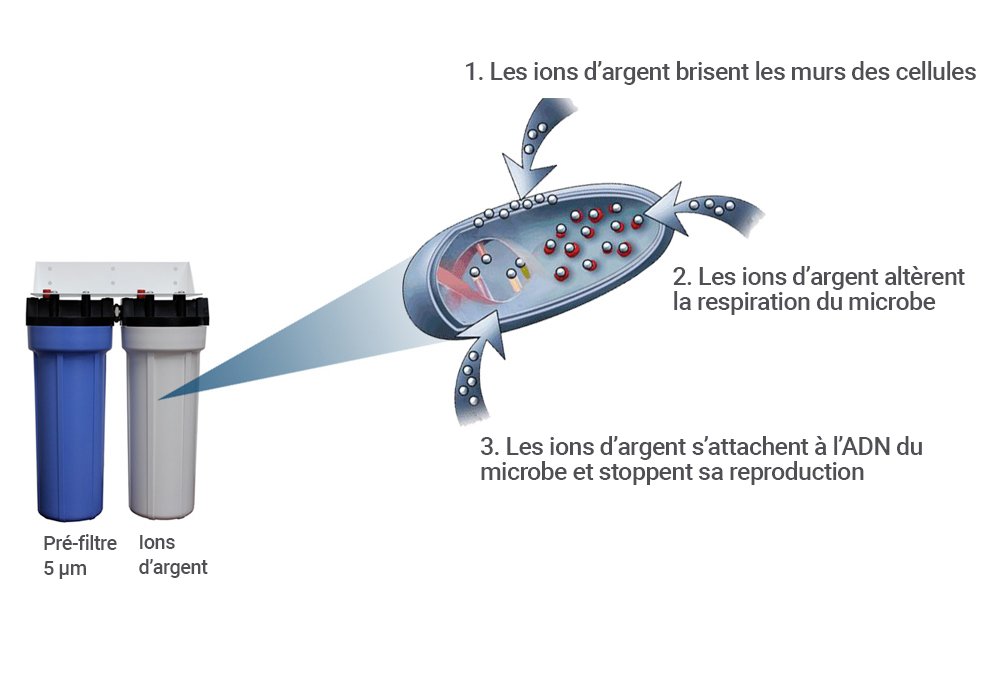

Fonctionnement des ions d’argent

Intelligent control strategies

Qualité de l’eau

Fonctionnement hygiénique avec de l’eau du robinet ou de l’eau OI.

  • Média sans odeur
  • Traitement de l’eau avec un préfiltre de 5 μm
  • Cartouches antibactériennes de dosage à ion d’argent empêchant la prolifération microbienne
  • Stérilisateur d’UV sur la conduite d’eau (optionnel)
  • Séquence de séchage du média évaporatif par ventilateur
  • Protection de la vanne de drainage normalement ouverte (NO) en cas de panne de courant
NOMENCLATURE
SKVF - R 60 - 85 B C S
Type :
R=Recirculation
D=Alimentation directe
Débit d’air :
15 = 1500 pi3/m
30 = 3000 pi3/m
60 = 6000 pi3/m
Facteur d’évaporation :
85 = 85%
Position du ventilateur :
B = Derrière
L = Gauche
R = Droite
Voltage :
A = 120 Vca/1ph
B = 208 Vca/1ph
C = 230-240 Vca/1ph
Panneau de contrôle :
S = Standard
