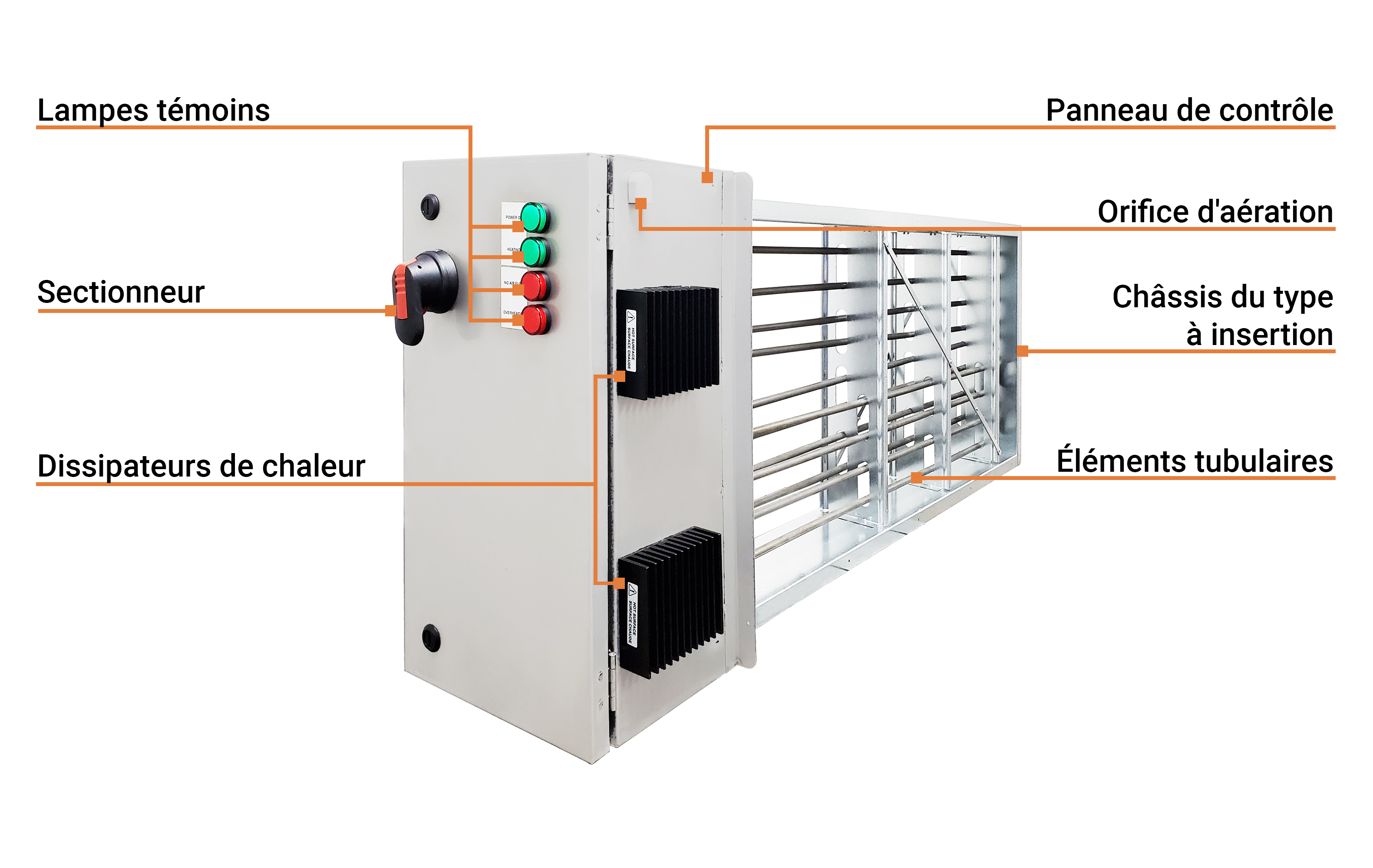

Tubulaires et tubulaires à ailettes – Serpentins électriques

Aperçu

Jusqu’à 13 kW par pi.ca. (tubulaires)

Jusqu’à 15 kW par pi.ca. (tubulaires à ailettes)

Éléments chauffants sans contact direct avec l’air

Éléments en forme de U ou W :

  • Éléments tubulaires :
    -Incoloy 840 (alliage de nickel)
    -Acier inoxydable 316L (optionnel)
  • Éléments tubulaires à ailettes :
    -Tubes en acier avec ailettes en acier
    -Tube en acier inoxydable 316L avec ailettes en acier inoxydable 304 (optionnel)

Contrôleur HEC intégré

Avantages

Le serpentin électrique à éléments tubulaires et
tubulaires à ailettes offre une excellente résistance
mécanique adaptée aux environnements exigeants. Les
éléments sont certes moins sensibles à l’humidité et aux
endroits poussiéreux, cependant leur temps de réponse
est plus lent.

Tubulaires vs tubulaires à ailettes

Éléments tubulaires :
- Incoloy 840 (alliage de nickel)
- Tube en acier inoxydable (optionnel) avec un diamètre de 7/16" (11 mm) avec bobine chauffante en poudre d’oxyde de magnésium.

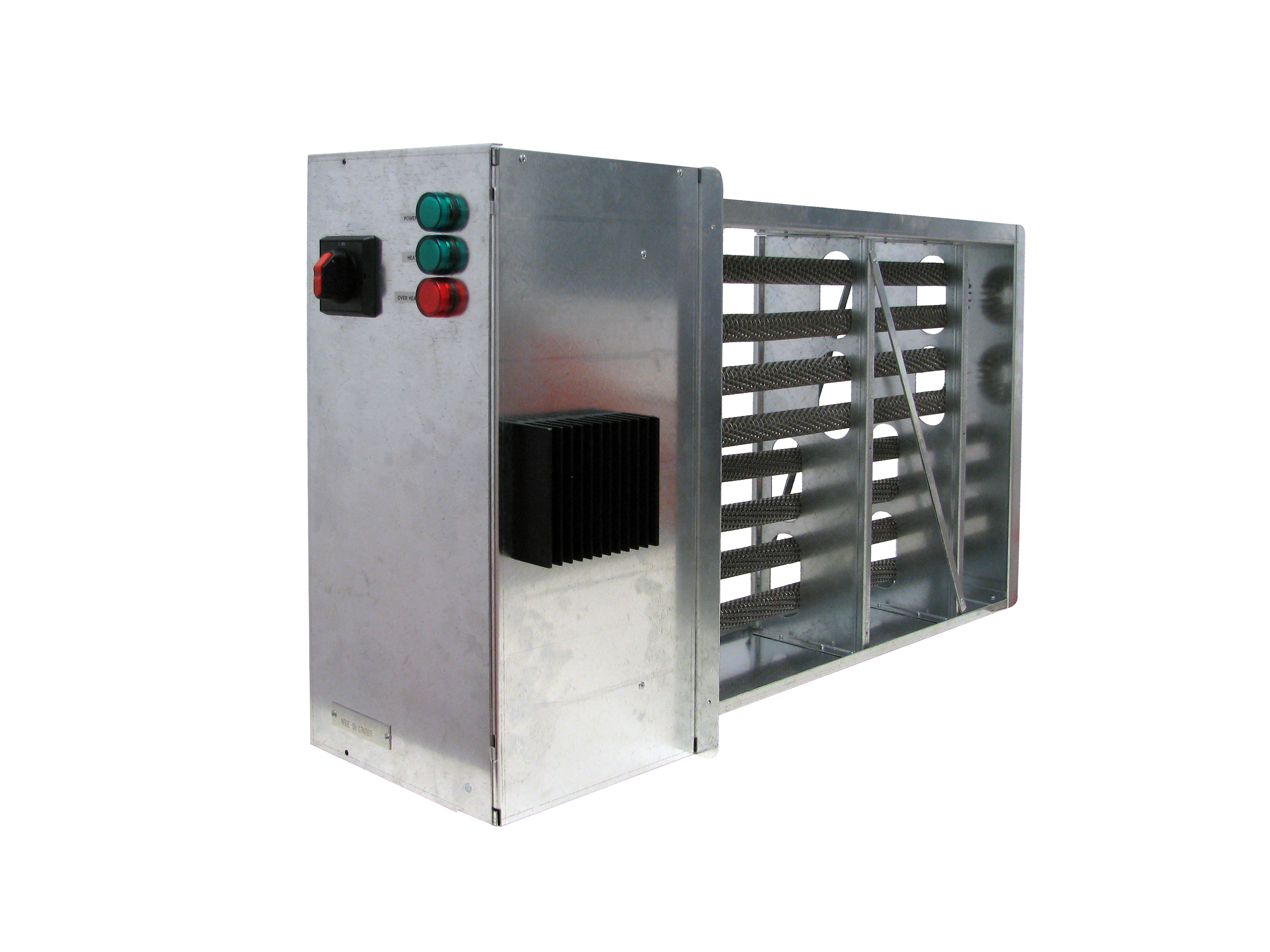

Éléments tubulaires à ailettes :
-Tubes en acier ou en acier inoxydable (optionnel) avec ailettes sur le tube pour permettre une plus grande capacité de dissipation de la chaleur.

  • HECB – Contrôleur de réseau
  • HEC – Contrôleur standard

Nouveautés

BMS Integration BACnet Energy Management Monitor Alarms Remote Diagnostics Auto Load Shedding
Intégration
GTB		 BACnet & Modbus
(sélectionnable)		 Gestion de
l’énergie		 Suivi des
alarmes		 Diagnostics à
distance		 Délestage auto.
des charges

Prix

MCEE award H15 award BCIA award

Aperçu

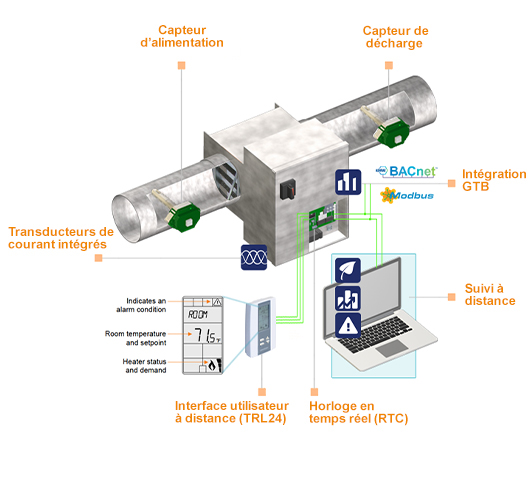

Heater

Capteurs d’alimentation
et de décharge

Utilisés pour calculer un vrai ΔT en
éliminant le décalage issu de la
chaleur radiante. Deux capteurs
de température de conduit STC8-11
de Neptronic sont inclus.

EAS breveté

Ne nécessite pas d’interrupteur de
débit d’air mécanique. Les capteurs
électroniques de débit d’air (EAS)
permettent l’arrêt du serpentin
électrique si le débit d’air
est trop faible.

Intégration GTB

S’intègre à une GTB et à des
bâtiments connectés via des
réseaux BACnet/Modbus pour
vous propulser vers l’internet
des objets (IoT).

Suivi à distance

Effectue la gestion de l’énergie,
le suivi des alarmes et des
diagnostics à distance même
sans s’intégrer à une GTB.

Horloge en temps réel (RTC)

Permet d’avoir les données
et les tendances, et d’effectuer
la programmation en temps réel.

Interface utilisateur
à distance (TRL24)

Affiche les alarmes, la température
de la pièce, le point de consigne,
le statut et la demande.

Transducteurs de courant
intégrés

Calcule les données de
consommation électrique (en kW)
en temps réel.

Avantages

Économise de l’énergie

  • Stratégies de conservation d’énergie intégrée et configurable
  • Délestage automatique ou dynamique des charges
  • Limite la consommation du serpentin électrique basée sur des variables multiples
  • Fournit des mesures de température et des données de consommation électrique en temps réel

Économise du temps

  • Visualiser à distance le statut du serpentin électrique et les alarmes via le réseau ou le thermostat
  • Suivi à distance (statuts, alarmes, diagnostics et tendances)
  • Thermostat installé au mur avec interface utilisateur à distance (visualisation de la température, du point de consigne, du statut du serpentin électrique et des alarmes)

Intégration

  • S’intègre à une GTB et à des bâtiments connectés via des réseaux BACnet MS/TP ou Modbus
  • Plusieurs points BACnet/Modbus pour vous propulser vers l’internet des objets (IoT)
  • Garantit une meilleure gestion de la consommation électrique pour le futur

Caractéristiques standards

  • Accepte n’importe quel signal standard utilisé dans l’industrie
  • Sélection simple et rapide de signal d’entrée via les commutateurs DIP
  • Proportionnel, tout ou rien et/ou jusqu’à 10 paliers
  • Fournit un retour d’information sur la capacité de sortie réelle
  • PID automatique
  • Rétroaction à distance avec les thermostats avec LCD TRL54 ou TRL24 (élimine l’utilisation coûteuse de thermostats par palier)
  • Zéro voltage dépassant les relais statiques
  • Système EAS (capteurs électroniques de débit d’air) breveté (US 7 012 223)

Communication de réseau

  • BACnet MS/TP ou Modbus RTU (sélectionnable via le menu)
  • Sélectionnez l’adresse MAC via le commutateur DIP ou le réseau

BACnet MS/TP

  • MS/TP @9 600, 19 200, 38 400 ou 76 800 bps
  • Programmateur BACnet (jusqu’à 6 événements)
  • Mise à jour du firmware via le réseau
  • COV (changement de valeur)
  • Copier et diffuser la configuration aux autres contrôleurs HECB via le menu ou le réseau
  • Détection automatique du débit en bauds
  • Configuration automatique de l’instance appareil

Modbus RTU

  • Modbus RTU @9 600, 19 200, 38 400 ou 57 600 bps
  • RTU esclave, 8 bits (parité et bits d’arrêt configurables)
  • Se connecte à n’importe quel réseau Modbus RTU maître

Caractéristiques standards

  • Accepte n’importe quel signal standard utilisé dans l’industrie
  • Sélection simple et rapide de signal d’entrée via les commutateurs DIP
  • Proportionnel, tout ou rien et/ou jusqu’à 10 paliers
  • Rétroaction en temps réel sur la capacité de sortie du serpentin électrique
  • PID automatique
  • Rétroaction à distance avec les thermostats avec LCD TRL54 ou TRL24 (élimine l’utilisation coûteuse de thermostats par palier)
  • Zéro voltage dépassant les relais statiques
  • Système EAS (capteurs électroniques de débit d’air) breveté (US 7 012 223)

Jusqu’à 10 paliers

Il n’est pas nécessaire d’acheter des thermostats par palier coûteux. Le contrôleur HEC vous permet un réglage jusqu’à 10 paliers.

ten stages
hec chip

Modes de contrôle et signaux d’entrée

Mode de contrôle Signaux d’entrée
Externe

Demande :

Signal analogue d’un contrôleur TRO5404 ou d’un autre contrôleur : 0-10 Vcc, 2-10 Vcc ou 4-20 mA
Interne

Température:

Capteur de pièce STR1-11 ou de conduit STC8-11

Point de consigne :

Potentiomètre sur circuit imprimé

Demande :

Contrôleur HECF

Temp. & pt de cons.:

TRL54 ou TRL24

Demande :

Contrôleur HECF

Température :

Conduit STC8-11

Point de consigne :

TRL24

Demande :

Contrôleur HECF
TPM

Demande:

0 à 5 Vcc pulsé
Neptronic Signal

Demande:

IT03-11 (point de consigne) + STC8-11 (température du conduit) ou STS3-11 (point de consigne)
Pneumatique

Action directe ou inverse 0-15 PSI (0-103 kPa)
Réglé en usine entre 1-15 PSI (7-103 kPa)
À distance

Demande:

Réseau BACnet
Tout mode de contrôle cité ci-dessus

24 Vca numérique pulsé ou CC numérique à terre pulsé


= Nécessite un contrôleur de réseau HECB
  • Options d’installation
  • Options du panneau de contrôle
  • Degré de protection du boîtier

À insertion

Pour l’insertion entière du cadre dans le conduit

À brides

Pour les serpentins électriques qui feront partie intégrante du conduit

À collet rond

Pour les systèmes de conduits ronds de 6" à 24" (152 mm à 609 mm)

Ne nécessite pas de définir l’orientation de l’air   Conçus pour un montage vertical ou horizontal

Vertical

Horizontal

Panneau de contrôle en bas

Pour une installation et un entretien faciles

Panneau de contrôle isolé

Pour des températures élevées du conduit. Un isolant de 1” d’épaisseur est installé au milieu du panneau

Panneau de contrôle à distance

Pour l’installation du panneau de contrôle à distance du serpentin électrique ou dans une pièce à part.

Utilisation intérieure

NEMA Type 1 (IP10)

Contact indirect

Saleté tombante

NEMA Type 12 (IP52)

Contact indirect

Poussière en suspension

Poussière tombante

Charpie

Fibre

Particules volantes

Égouttement

Légère éclaboussure de liquides

Utilisation intérieure ou extérieure

NEMA Type 4 (IP56)

Contact indirect

Poussière tombante

Pluie

Neige fondue

Neige

Poussière poussée par le vent

Éclaboussure d’eau

Jets d’eau dirigés

Formation externe de glace

NEMA Type 4X (IP65)

Contact indirect

Poussière tombante

Pluie

Neige fondue

Neige

Poussière poussée par le vent

Éclaboussure d’eau

Jets d’eau dirigés

Corrosion

Formation externe de glace
