Serpentins électriques à éléments ouverts

Éléments ouverts Open Coil - Open Coil
  • Dissipation de chaleur excellente
  • Baisse de pression minimale
  • Temps de réponse rapide
  • Jusqu’à 40 kW/pi.ca

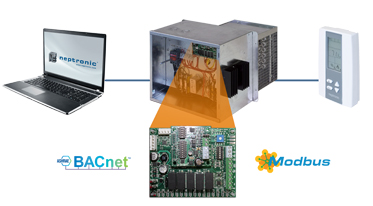

Contrôleur de réseau HECB Open Coil - HECB
  • Intégration GTB
  • Conservation de l’énergie
  • Suivi des alarmes
  • Diagnostics à distance
EAS brevetés Open Coil - EAS
  • Capteurs électroniques de débit d’air (EAS) brevetés
  • Ne nécessite pas d’interrupteur mécanique
  • Détecte à partir de 100 pi/min
  • Délestage automatique des charges
Options d’installation Open Coil - Options
  • À insertion, à brides ou rond
  • Montage vertical ou horizontal
  • Sélection de la configuration du panneau de contrôle
  • Sélection du boîtier
  • Éléments ouverts

    Serpentins électriques
  • HEC / HECB

    Contrôleur de serpentin électrique
  • EAS

    Capteurs électroniques de débit d’air brevetés
  • Options

    Options de montage et
    panneau de contrôle
Éléments ouverts – Serpentins électriques

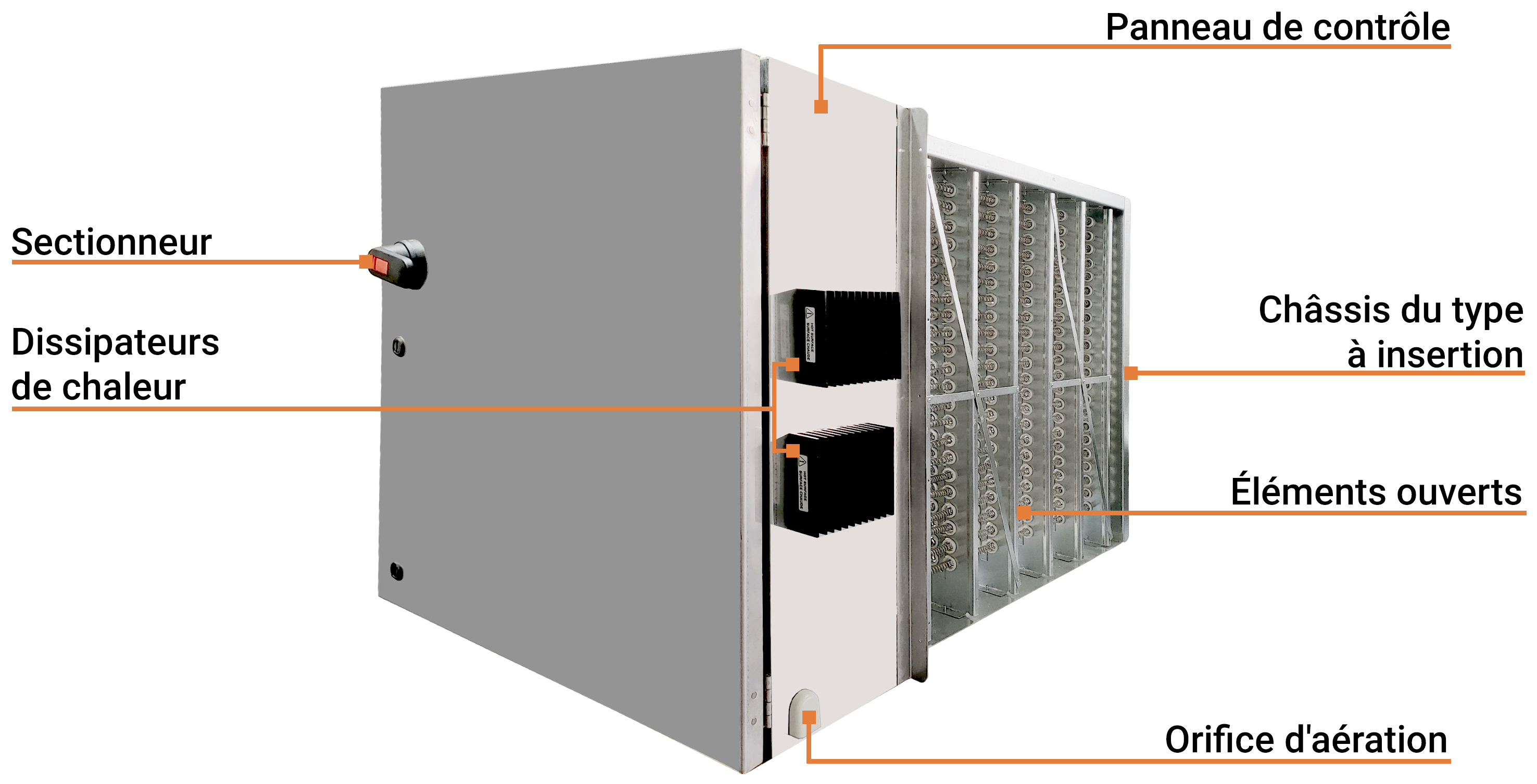

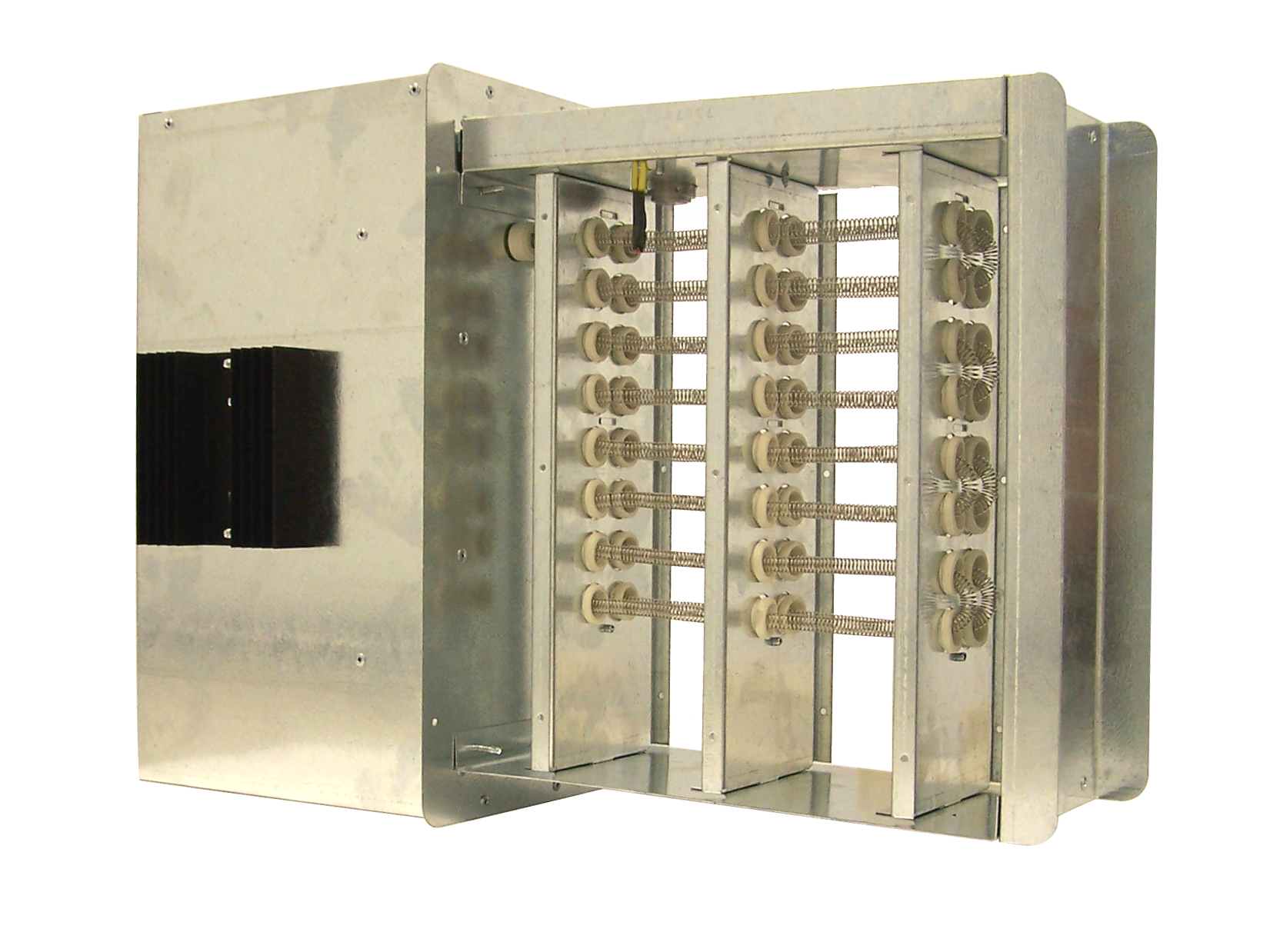

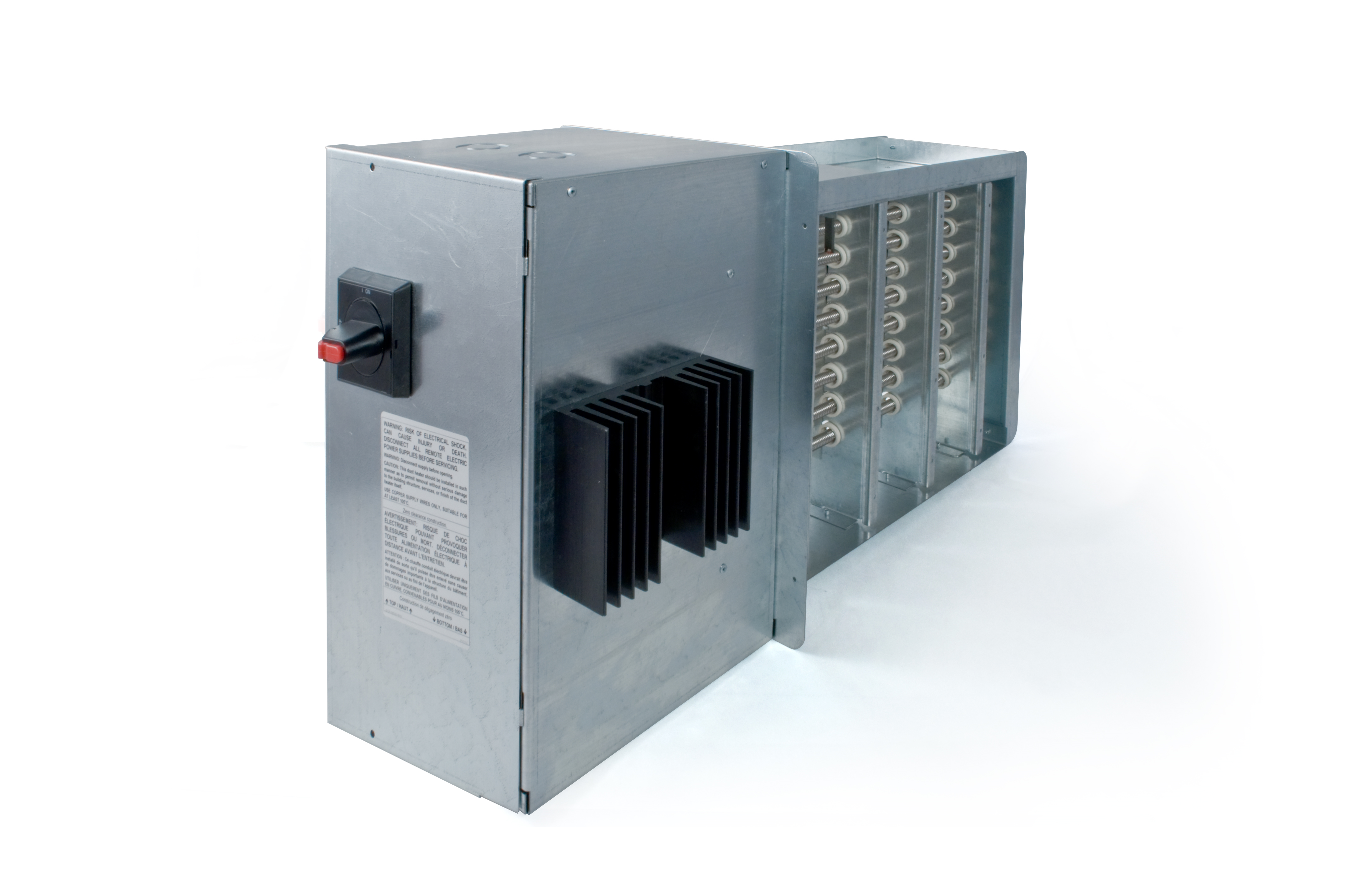

Serpentins électriques à éléments ouverts

Plus populaires dans l’industrie

Adaptés pour la plupart des systèmes standards
de CVAC

Capacité de chauffage allant de 0,5 à 1000 kW (présence d’un vaste circuit de charge)

Jusqu’à 40 kW/pi.ca

Contrôleur HEC intégré

EAS (capteurs électroniques de débit d’air) breveté

Options des éléments ouverts

Grade C NiCr60 (60 % de nickel et 16 % de chrome)

Grade A NiCr80 (80 % de nickel et 20 % de chrome)

Recommendations

Pour une utilisation dans un endroit humide, nous recommandons les éléments optionnels de NiCr80 (grade A). Ils sont composés de 80 % de nickel et 20 % de chrome (ne contient pas de fer). Ceci permettra d’avoir une température de fonctionnement maximum de 2 100˚ F (1 150˚ C) et une installation dans un conduit d’air où de la condensation peut être présente.

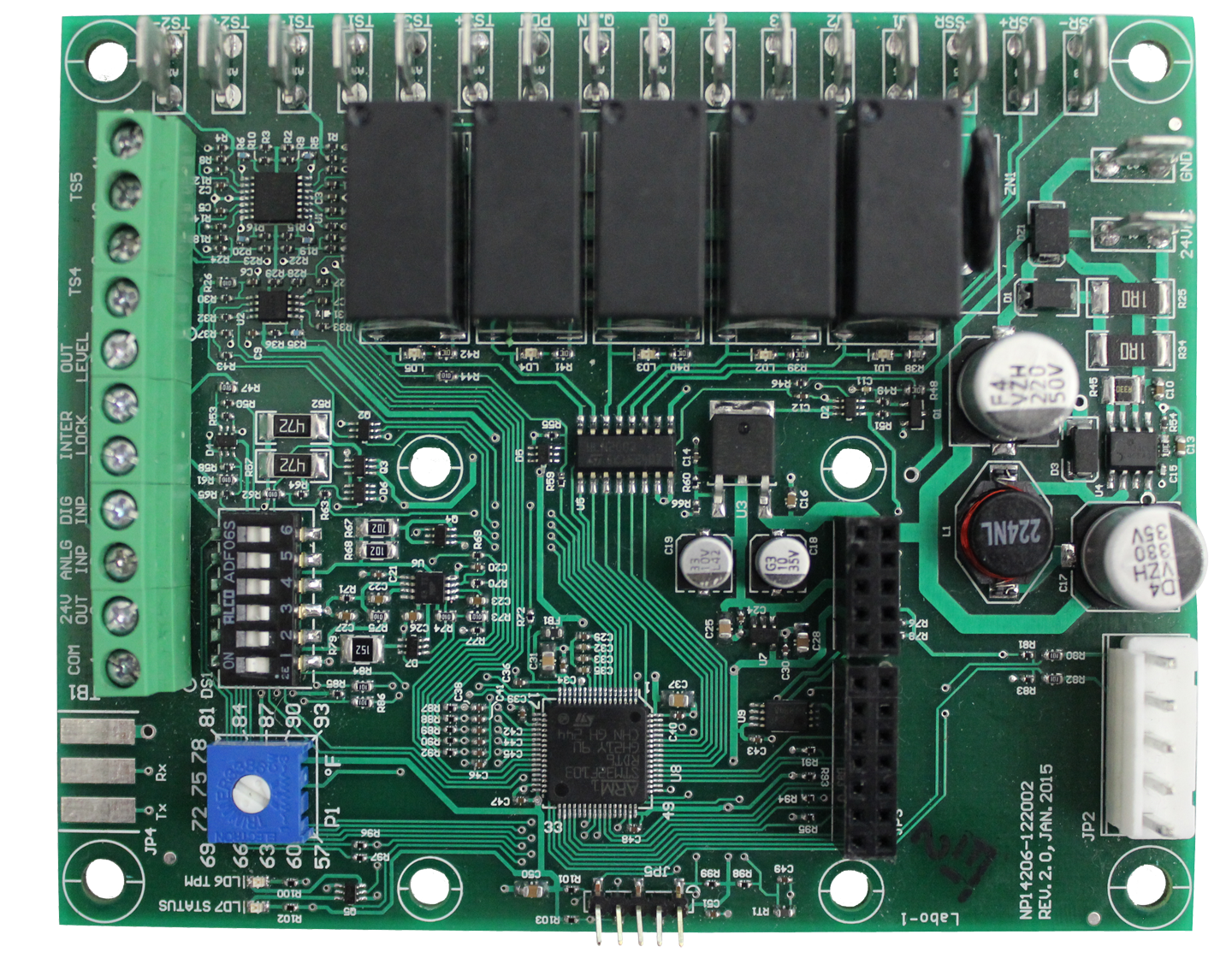

  • HECB – Contrôleur de réseau

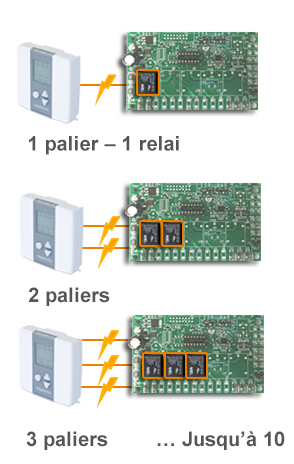

  • HEC – Contrôleur standard

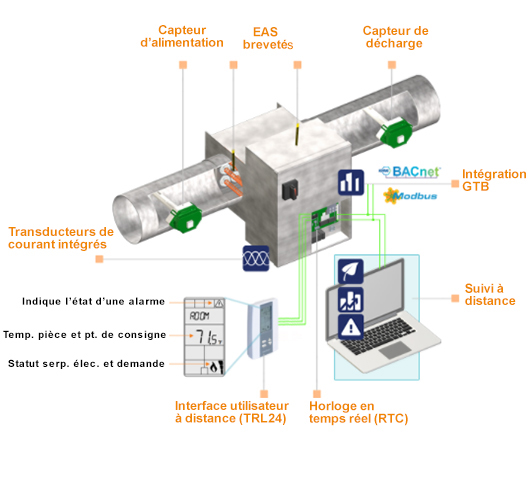

EAS brevetés

Capteurs électroniques de débit d’air (brevet US 7 012 223)

Accepte n’importe quel signal standard utilisé dans l’industrie

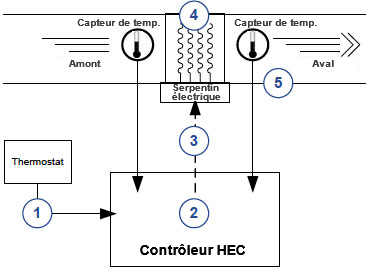

Dans l’exemple ci-contre, la demande est de 6 kW; ce qui nécessite un minimum de 500 pi/min.

Relevés précis de la vitesse de l’air (à partir de 100 pi/min)
En utilisant à la fois des capteurs de température et d’autres valeurs connues, le contrôleur HEC calculera la vitesse précise de l’air. Ces relevés peuvent aller jusqu’à 100 pi/min ; ce qui est excellent pour les applications de VAV. Dans l’exemple, il s’agit de 200 pi/min.

Délestage des charges : surpasse la demande si la vitesse de l’air est insuffisante
Protège les éléments d’une surchauffe et élimine les arrêts inutiles si la vitesse est insuffisante pour la demande actuelle. Dans l’exemple, la demande de 6 kW nécessite un minimum de 500 pi/min. Cependant, le contrôleur HEC a détecté une vitesse actuelle de 200 pi/min. Ainsi, il réduit la sortie à 2 kW pour 200 pi/min, comparé aux interrupteurs de débit d’air qui éteignent simplement le serpentin électrique.

Protection supplémentaire contre la surchauffe
Si l’élément chauffant est trop chaud ou s’il n’y a pas d’air, l’arrêt électronique du serpentin électrique permettra d’éviter une instabilité des contacts; en plus d’un blocage thermique.

Ne nécessite pas d’interrupteurs de débit d’air
La vitesse est calculée à l’aide de capteurs de température installés dans l’usine et d’algorithmes intégrés. Avec les relevés de température, le contrôleur HEC détermine automatiquement la direction de l’air. Cela permet d’économiser et de réduire le travail; de plus que les capteurs de débit d’air coûteux ne sont pas nécessaires et qu’il n’y a pas lieu de perfectionner la position de l’interrupteur de débit d’air.

  • Options d’installation
  • Options du panneau de contrôle
  • Degré de protection du boîtier

À insertion

Pour l’insertion entière du cadre dans le conduit

À brides

Pour les serpentins électriques qui feront partie intégrante du conduit

À collet rond

Pour les systèmes de conduits ronds de 6" à 24" (152 mm à 609 mm)

Ne nécessite pas de définir l’orientation de l’air   Conçus pour un montage vertical ou horizontal

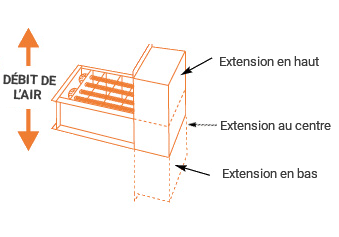

Vertical

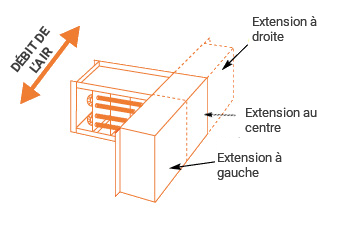

Horizontal

Panneau de contrôle en bas

Pour une installation et un entretien faciles

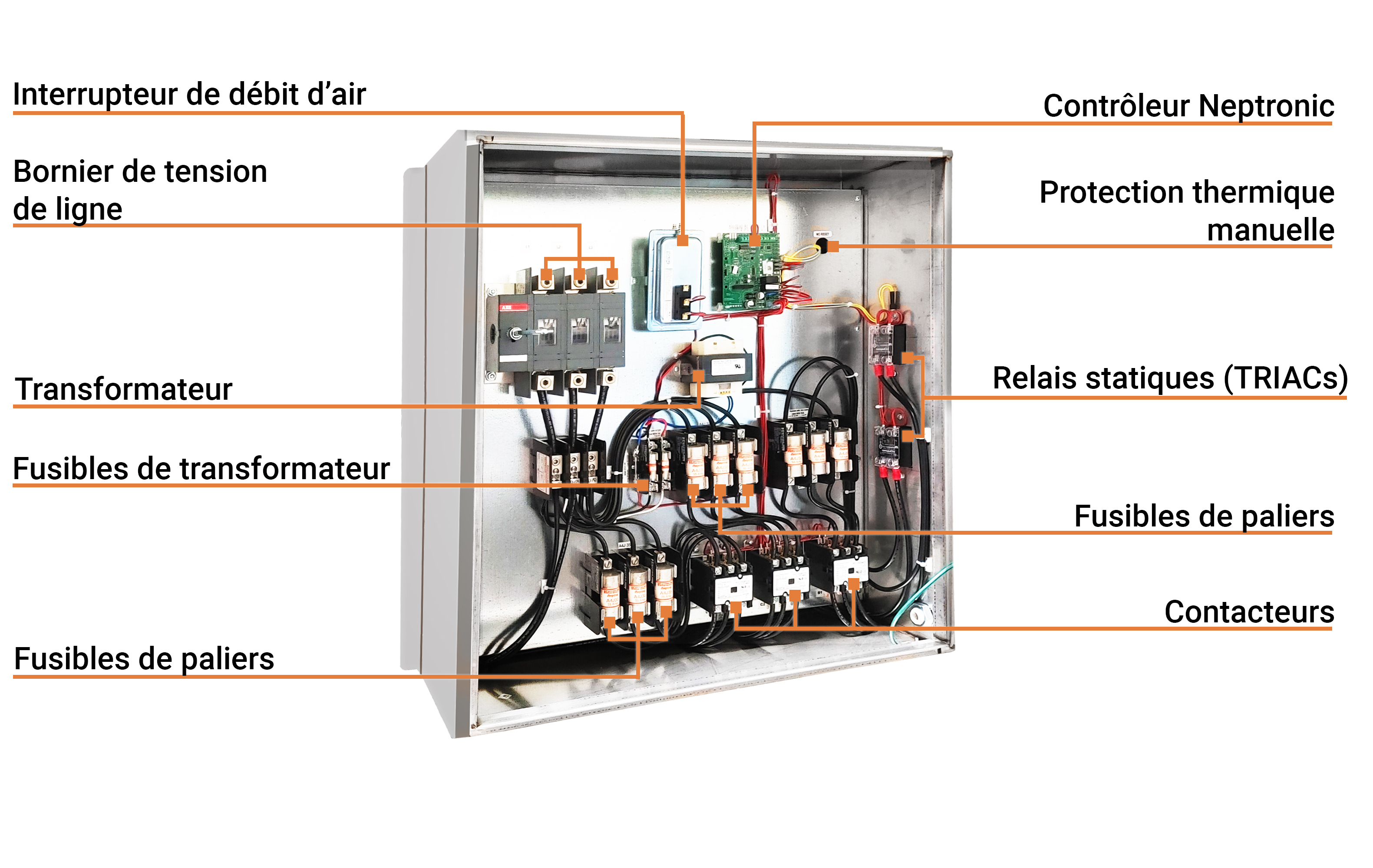

Panneau de contrôle isolé

Pour des températures élevées du conduit. Un isolant de 1” d’épaisseur est installé au milieu du panneau

Panneau de contrôle à distance

Pour l’installation du panneau de contrôle à distance du serpentin électrique ou dans une pièce à part.

Utilisation intérieure

NEMA Type 1 (IP10)

Contact indirect

Saleté tombante

NEMA Type 12 (IP52)

Contact indirect

Poussière en suspension

Poussière tombante

Charpie

Fibre

Particules volantes

Égouttement

Légère éclaboussure de liquides

Utilisation intérieure ou extérieure

NEMA Type 4 (IP56)

Contact indirect

Poussière tombante

Pluie

Neige fondue

Neige

Poussière poussée par le vent

Éclaboussure d’eau

Jets d’eau dirigés

Formation externe de glace

NEMA Type 4X (IP65)

Contact indirect

Poussière tombante

Pluie

Neige fondue

Neige

Poussière poussée par le vent

Éclaboussure d’eau

Jets d’eau dirigés

Corrosion

Formation externe de glace
